Обобщенная схема подключения типового пурифайера

  1. Место установки пурифайера согласовывается мастером-монтажником с клиентом. Расстояние между задней панелью аппарата и стеной должно быть не менее 5см.
  2. Мастер-монтажник определяет место, где будет монтироваться врезка трубки-шланга в водопроводную систему и сброс дренажа с обратного осмоса.
  3. Врезка в водопровод производится в местах подключения гибкой подводки к умывальникам, мойкам и т.д. Для этого необходимо:
    • перекрыть кран подачи воды к узлу врезки;
    • отсоединить гибкую подводку от водопроводной трубы;
    • установить переходник к запорным кранам ( входит в комплект поставки) на водопроводную трубу. (см. схему 1)
  4. Схема подключения крана пурифайера к водопроводу
  5. Варианты прокладки трубки- шланга по помещению:
    • используется ниша между подвесным потолком и плитой перекрытия.
    • трубка-шланг подачи воды и слива дренажа укладываются в пластиковый кабельный канал, который закрепляется с помощью шурупов.
  6. После завершения прокладки трубки шланга подачи воды, один конец шланга подключается к специальному цанговому разъёму, находящемуся на задней панели пурифайера.

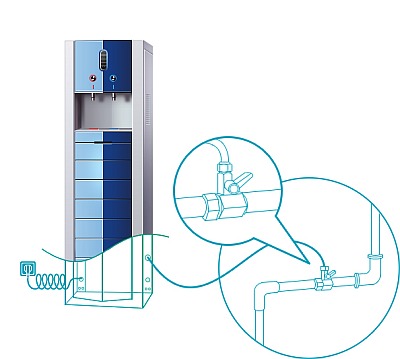

    подключение фиттинга 6мм к пурифайеру
